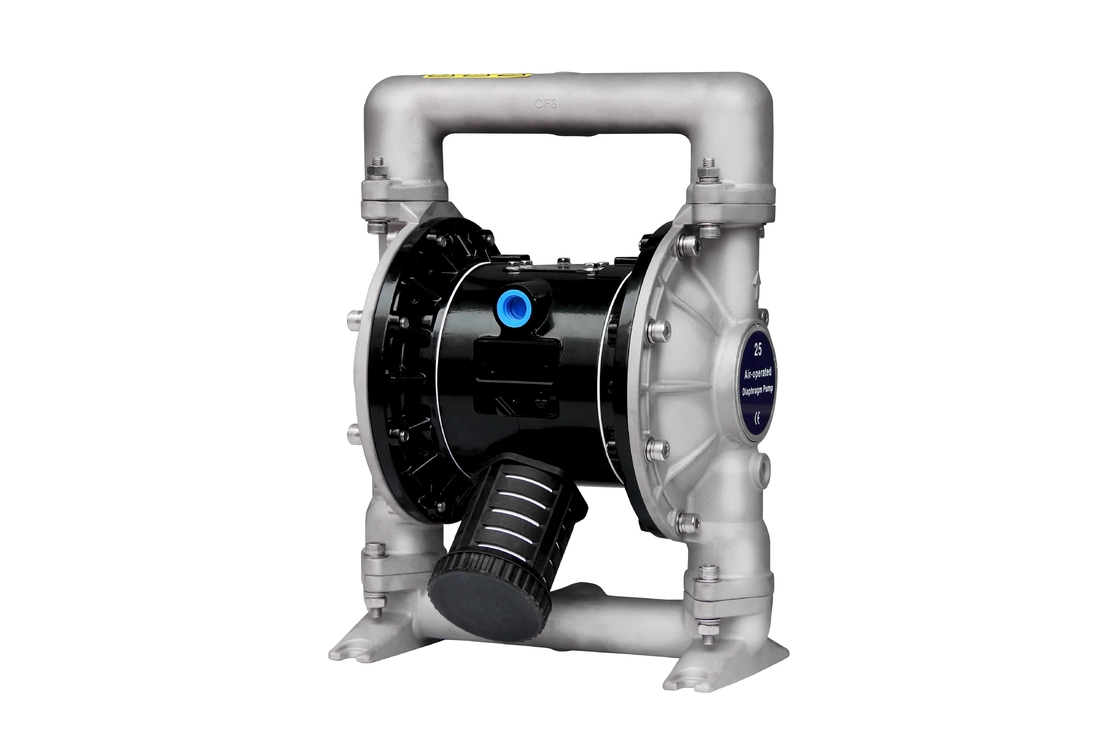

기체 드라이브와 70m 승강기 얇은막 격판 펌프

일반 설명

공기와 주유에 대한 요구

과도 공기 압력. 펌프 손해, 개인 상해 또는 재산 손실을 일으킬 수 있습니다.

• 50 마이크론보다 큰 입자를 여과할 수 있는 필터는 급기에 사용되어야 합니다. 조립 또는 수리 동안 적용되는 O링 윤활유 외에 요구된 어떤 주유가 없습니다.
• 윤활된 공기가 참석하면, 그것이 펌프 중에 에어 모터 부문에 O링과 밀봉과 호환 가능하다는 것을 확인하세요.

조작 지시

• 펌핑된 유형물이 한동안 사용하지 않을때 설정의 대상이면 유형물이 펌핑된 채로 항상 적합한 용매로 펌프를 분출시키세요.
• 그것은 몇 시간 동안 활동하지 않은 것이라면 펌프에서 급기를 차단하세요.
• 급기에 의해 그러나 또한 흡입구에 이용 가능한 자재공급에 의해 뿐만 아니라 수단 소재 체적은 관리됩니다. 자재공급 배관은 너무 작거나 제한적이지 않아야 합니다. 무너질지도 모르는 호스를 사용하지 않기 위해 확신하세요.
• 격판 펌프가 강제적 -공급 (홍수가 난 흡입구) 상황에서 사용될 때, 그것은 체크 밸브가 공기 흡입구에 설치된다고 권고받습니다.
• 진동 장해에 반대하여 보장하기 위한 적당한 표면에 격판 펌프 다리를 확보하세요.

유지

• 부품의 일련 번호와 이름을 찾아보기 위해 조립도에서 부품 개략도를 언급하고 부품과 정비 서비스 팩의 정보를 파악하세요.
• 약간의 BSK 일부는 착용부로 표시되며, 그것이 급서비스와 다운시간 감축에 도움이 될 수 있습니다.
• 서비스 장비는 두가지 분리된 진동판 펌프 기능을 서비스하기 위해 나눠집니다 : 1. 2, 부문을 발표합니다. 유체부. 유체 SEC -TION은 전형적 소재 부분 OPTIONS와 일치하기 위해 더욱 나눠집니다.
• 서비스 분해와 재조립 동안 때와 이물로부터 오염물에게서 민감한 내부 이동 부품을 보호하기 위해 깨끗한 작업 표면을 제공하세요.
• 서비스 활동을 좋은 기록을 유지하고 펌프를 프리벤 -tive 유지 보수 프로그램에 포함시키세요.
• 분해되기 전에, 펌프로부터 자료를 배출하기 위해 펌프를 뒤집음으로써 수단 사람 -ifold에서 포획 물질을 비우세요.

유체부 분해

• 상부 및 하부 다양성 (1)와 (11)를 제거하세요.
• 볼 (2), O링 (3) (47)와 볼 좌석 (4)를 제거하세요.
• 플루이드 캡 (5)를 제거하세요.

기록 : 오직 진동판 모델들만을 중요한 진동판(6A)와 예방 진동판(6)를 사용합니다. 보조 일어리를 언급하세요   유체부 설명으로 보세요.

• 스크루 (10), 세탁기 (9), 진동판 (6A, 6)와 진동판 세탁기 (7, 8)를 제거하세요.
  기록 : (23) 진동판 로드의 겉을 긁거나 훼손하지 마세요.

유체부 재조립

• 반대 순서에서 재조립되세요.
• 모든 부분을 청소하고 조사하세요. 필요에 따라 닳아 해지거나 손상된 부분을 새로운 부분으로 대체하세요.
• (23) 진동판 로드에 기름을 칩니다고 25) Ｙ는 그리스로 떠들썩합니다.
• 진동판 로드 (23)를 보조 설치 공구로 고정시키세요.
• 볼트와 핵심의 마지막 잠금에 대한 부원장은 미안하지만, 진동판 (6A,6)가 적당히 진동판의 회전을 피하기 위한 플루이드 캡 (5)와 일직선으로 정렬되는지 결정합니다.
• 모델들을 위해 진동판을 사용하는 것 : 공기 챔버가 펌프본체에 직면하여 탑재된다는 것을 AIRS 측면과 함께 표시되는 측면 위의 3개의 고무 격막 (6).
• 그것이 한동안 운영하는 후에 펌프를 시작하고 잠금과 봉합을 확인하세요.

유체부에서 부분의 분해

a) 처음으로, 펌프를 파이프라인 시스템과 배수에서 제거하세요   펌프 내부로부터의 재료에서 떨어져.   b)장소 청소에서 펌프가 환경으로 일합니다.   그리고 나서c)는 먼저 펌프로부터 배수구 (1)를 제거합니다   공 (2)를 포장해 가시오 그러면 오우는 (3)와 (47)와 볼 좌석 (4)를 잔 모양으로 만듭니다   순서에서 플루이드 캡 (5)의 최대 한도로부터. 뒤에   는, 펌프 업사이드 다운을 위치시키고 주입구를 제거합니다   볼 좌석 (4), 오우 월드컵 바깥쪽에 (3)와 (47)를 잡기 위해 (11)를 배관합니다   그리고 플루이드 캡 (5)로부터의 볼 (2).   2가지 유체의 주위에 있는 볼트가 분해되기 위해 완성하는 d)배포   캡 (5).   e)배포 진동판이 (10)를 비틀고, 진동판을 제거합니다   세탁기 (7), (8)와 양쪽 끝으로부터의 진동판 (6).   진동판 로드 (23)와 입술 모양 밀봉을 제거하세요   벨소리 (25)는 대체될 수 있습니다.   분해의 공기 밸브를 위한 일부   f) 먼저 볼트 (39)를 늦추고, 그리고 나서 공기 밸브를 제거하세요   (38), 통풍관 (42)를 케이스에 넣고 가스킷 (40)를 밀봉하기 . 그리고   (41).   g) 더로부터 밸브 조각 (36)와 밸브 플레이트 (37)를 꺼내세요   공기 밸브 케이싱 (38).   h) 서클립 (29)를 제거하고 한도 엔드 캡을 포장해 가세요   (31) (38)를 케이스에 넣는 공기 밸브와 당신의 양쪽 끝으로부터   필요에 따라 컵 (30)를 대체할 수 있습니다.   i) 당신은 립형 포장을 확인할 수 있습니다 (33) 내민 후   더로 (38)를 케이스에 넣는 공기 밸브로부터의 스풀 (35)   손.   파일럿 밸브를 위한 부분의 분해   j) (16) 머리부터 먼저 그리고 나서 실린더를 고치는 4 볼트를 늦추세요   양쪽 끝에 실린더 헤드 (14)와 (18)를 제거합니다고   오우 컵 (17)를 제거하세요.   k) 밀봉 가스켓 (19)를 더의 홈에서 제거하세요   모터 케이싱 (15).   l) 파일럿 로드 (22)와 트리거 로드 (45)를 모터에서 분출하세요   (15)와 당신을 케이스에 넣는 것 립형 포장 (20을 대체할 수 있습니다)   파일럿 로드에 트리거 로드 또는 오우 컵 (44)에.   격판 펌프의 재조립   펌프의 재조립 단계는 양립할 수 없습니다   분해의 그것들 그래서 당신은 지불하도록 친절하게 요청받습니다   재조립 프로세스에서 수행원에 대한 관심 :   1) 그들의 맞닿음 부품과 더불어, 모든 밀봉 요소,   기름이 발라져야 합니다.   2) 모든 봉합의 사용 전에 주의깊게 체크하세요   요소 그들이 표면과 같이, 손상되는지   손상. 미안하지만, 손상되면 새로운 것을 대체하세요.   3) 립형의 립 방향이 (20)(, 25)를 쌉니다고   (33) 더에 나타난 방향과 일치합니다   차트.   4) 플루이드 캡 위의 볼트는 교대로 고정시켜야 합니다   더 좋은 봉합 결과를 성취하기 위한 대각에 의해.      문제해결   1. 약간의 유체는 따라서 열려 배출로부터 배수됩니다   공기 흐름으로.   모든 손상을 위해 진동판을 확인하세요.   느슨함을 위해 진동판 스크루를 확인하세요   2. 배출구 유체에서 기포가 있습니다   좋은 봉합을 위해 흡수 관 접속을 확인하세요.   흡입관과 더 사이의 연결을 확인하세요   좋은 봉합을 위한 흡입다기관.   흡입다기관과 더 사이에 O링을 확인하세요   플루이드 캡   느슨함을 위해 진동판 스크루를 확인하세요   3. 낮은 출력된 펌프   급기를 확인하는 것은 안정적입니다.   어떠한 봉쇄를 위한 주입구 / 수단을 확인하세요.   공기를 위한 흡입다기관을 연결시키는 점검 연결기   밀착도   볼이 그 자리에 앉아있지 않거나 볼이 있는지 확인하세요   부적절히 위치하게 되지 않습니다.   4. 대기는 배기구에서 해고됩니달 때 거기   어떤 왕복 운동이 되세요.   밀봉 링 (33)가 계속 밸브 (35)를 미끄러지게 한지 확인하세요.   트리거 로드 (45)에 밀봉 링 (20)를 확인하세요.   진동판 링크 로드에 밀봉 링 (25)를 확인하세요.

전체 펌프에 쓸 스티안레스스 강철 소재

절묘한 캐스팅 기술

외부 공기 밸브 쉬운 정비
