제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 4 인치 두 배 격막 펌프 | 특징: | 폭발 방지 |
|---|---|---|---|
| 적합 한: | 산업 화학제품 | 최대 상승: | 70m |
| 용법: | 화학 물질 | 힘: | 영적인 |
| 강조하다: | 공기에 의하여 운영하는 두 배 격막 aodd 펌프,바다 격막 펌프 |
||

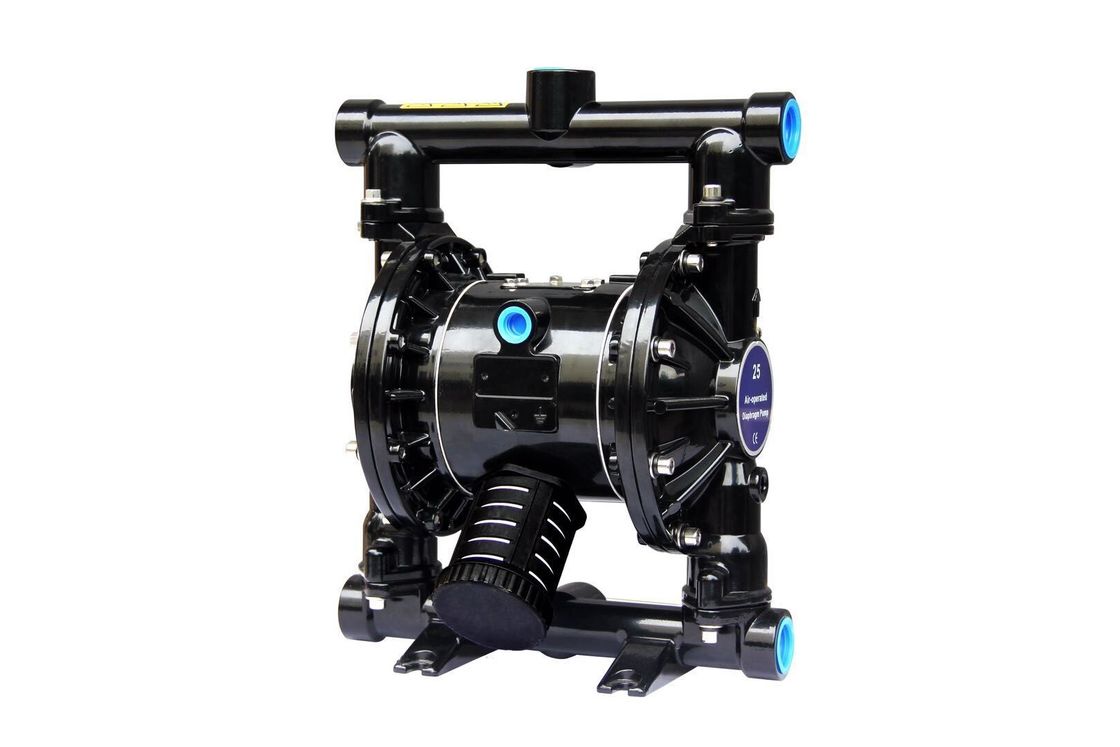

폭발 방지 4개는 두 배 격막 펌프/소형 격막 펌프를 조금씩 움직입니다
4 인치 두 배 격막 펌프 신청:
4 인치 두 배 격막 펌프는 폐수 처리에서 넓게, 화학 공업, 입자를 가진 온갖 부식성, 휘발성, 가연물, 유독한 액체 및 높은 점성을 취급하는 석유 화학 산업, 회화, 세라믹스, 환경 보호, 인쇄 및 염색, 등 적용됩니다.
4 인치 두 배 격막 펌프 주요 이점
1개는, 공군력의 사용 때문에, 수출 저항에 따라 교류 자동적으로 변화했습니다. 높은 점성 액체를 위해 적당한 지 어느 것이.
2개는, 가연성물질과 폭발성 환경에서, 펌프 믿을 수 있고 저가는, 불꽃과 과열을 아닙니다 일으키지 않을 것입니다,
3개는, 펌프 양 작고, 기초 필요로 한 움직이기, 쉽습니다 편리한 임명 및 경제. 이동할 수 있는 운반은으로 펌프 사용될 수 있습니다.
위험이 있는 곳에 4개는, 부식성 물자 가공의 격막 펌프 외부에 완전하게 분리될 수 있습니다.
5개는 불안정한 화학 액체 운반을 위해 매체에, 펌프 전단력 낮은, 육체적인 효력 작습니다, 사용될 수 있습니다 입니다.
4 인치 두 배 격막 펌프 모수
| 품목 | 묘사 | 단위 | 참고 숫자 |
| 1 | 최대 공기 흡입구 압력 | Mpa | 0.83 |
| 2 | 최대 흐름율 | 1/Min | 192 |
| 3 | 최대 상승 | M | 70 |
| 4 | 최대 출구 압력 | Mpa | 0.83 |
| 5 | 최대 입자 크기 | mm | 3 |
| 6 | 무게 | kg | 12.3 |
| 7 | 잡음 레벨 | db | <70 |
4 인치 두 배 격막 펌프 세부사항
운영 설명서
유동성 단면도에 있는 부분의 분해
a에 의하여 파이프라인 시스템에서) 첫째로, 펌프를 제거하고 펌프에서 물자가 안쪽으로 배수합니다. b) 장소 청결한 일 환경에 있는 펌프. c는) 펌프에서 출구 관 (1)를 첫째로 철거하고, 그 후에 공 (2) 의 O 컵 (3)를 (47) 유동성 모자 (5)의 상단에서 공 좌석 (4) 차례로 밖으로 가지고 가고. 그 후에, 펌프를 거꾸로 두고 O 컵 (3) 및 (47), 공 좌석 (4) 및 유동성 모자 (5)에서 공 (2)를 밖으로 가지고 가기 위하여 유입관 (11)를 철거하십시오. d) 방출 모자 (5)를 분해하는 2개의 유동성 모자의 주위에 놀이쇠. e) 방출은 격막 나사 (10) 격막 세탁기 (7), (8) 및 두 끝 다에서 격막 (6)를 제거합니다. 격막 막대 (23)를 제거하거든 입술 모양 인발이 찍힌 반지 (25)는 대체될 수 있습니다. 공기판 f를 위한 부속의 분해는) 놀이쇠 (39)를 첫째로 불고, 그 후에 공기판 케이싱 (38), 공기 배플 (42) 및 바다표범 어업 틈막이 (40)를, 그리고 철거합니다 (41). g)는 벨브 조각 (36) 및 공기판 케이싱 (38)에서 벨브 판 (37)를 밖으로 가지고 갑니다. h)는 circlip (29)를 철거하고 공기판 케이싱 (38)의 두 끝 전부에서 한계 엔드 캡 (31)를 밖으로 가지고 가고 당신은 필요에 따라서 컵 (30)를 대체할 수 있습니다. I) 당신은 공기판 케이싱 (38)에서 스풀 (35)를 밀어 내기 후에 손과 입술 유형 패킹 (33)를 검사할 수 있습니다. 파일럿 밸브 j)를 위한 부속의 분해는 실린더 해드를 첫째로 고치는 4개의 놀이쇠를 (16), 그 후에 분해하고 실린더 해드를 두 끝 전부에 (14) 그리고 (18) 불고 O 컵 (17)를 제거합니다. k)는 모터 케이싱 (15)의 강저에서 바다표범 어업 틈막이 (19)를 제거합니다. l)는 안내하는 막대 (22)를 분출하고 모터 케이싱 (15) 및 당신에게서 방아쇠 막대 (45)는 안내하는 막대에 방아쇠 막대 O 컵 (44)에 입술 유형 패킹 (20)를 대체할 수 있습니다. 격막 펌프의 재조립은 펌프의 재조립 단계 분해의 그들에 상반됩니다, 그래서 당신은 친절하게 재조립 과정에서 뒤에 오는 것 주의하도록 요청받습니다: 1) 모든 밀봉 요소, 뿐 아니라 그들의 접촉 부속은, 기름을 발라야 합니다. 2)는 지상 손상과 같은 모든 밀봉 요소의 사용 이전에 그들이 손상된다는 것을 주의깊게 검사합니다. 손상하는 경우에, 새것을 대체하십시오. 3) 입술 유형 패킹 (20) (, 25)의 입술 방향은 (33) 도표에서 보인 방향으로 일관되다. 4) 유동성 모자에 놀이쇠는 반대 각에 의해 번갈아 더 나은 바다표범 어업 결과를 달성하기 위하여 걸려야 합니다. 1. 수리. 약간 액체는 기류와 함께 배출 오프닝이라고 가십니다. 어떤 손상든지를 격막을 검사하십시오. 풀림 2.를 격막 나사를 검사하십시오. 출구 유동성 체크에 있는 기포가 좋은 밀봉을 위한 흡입관 연결 있습니다. 좋은 밀봉을 흡입관과 입구 다기관 사이 연결을 검사하십시오. 입구 다기관 검사하십시오와 유동성 모자 체크 사이 O 반지를 풀림 3. 낮은 펌프 산출 체크를 위한 격막 나사는 항공 보급 안정되어 있습니다. 어떤 방해든지를 인레트/출구를 검사하십시오. 공이 좌석에 찔리지 않거나 공이 부적당하게 자리가 주어지지 않다는 것을 입구 다기관을 연결하는 공기 견고 체크를 연결관을 검사하십시오. 4. 공기는 배출 오프닝에서 보답 운동이 없을 때 출력됩니다. 미끄러진 벨브 (35)에 인발이 찍힌 반지 (33)를 검사하십시오. 방아쇠 막대 (45)에 인발이 찍힌 반지 (20)를 검사하십시오. 격막 연결 막대에 인발이 찍힌 반지 (25)를 검사하십시오
