| 생산: | 물속에 잠길 수 있는 격판 펌프 | 중량: | 22.3KG |
|---|---|---|---|
| 특징: | 좋은 셀프 프라이밍 | 최대 입자 크기: | 4 밀리미터 |
| 용법: | 식품 | 압력: | 고압 |
| 힘: | 공압 | 구조: | 격판 펌프 |
| 재료: | 스테인레스 강 | 습한 마지막: | 캐스트 Iron/Aluminum/ 스테인레스 강 |
| 강조하다: | FDA 공기는 공기압 펌프를 운영했습니다,식품 산업 공기는 공기압 펌프를 운영했습니다,고압 물속에 잠길 수 있는 격판 펌프 |
||

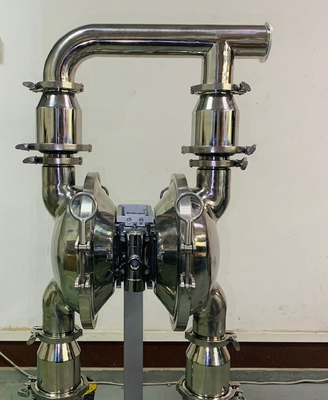

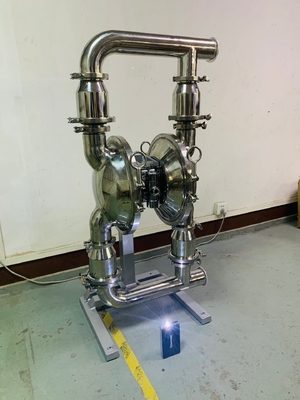

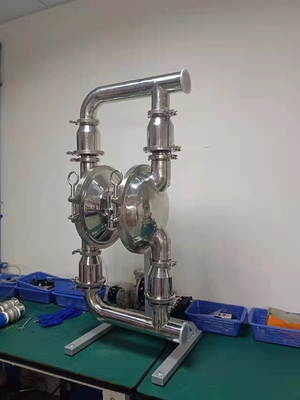

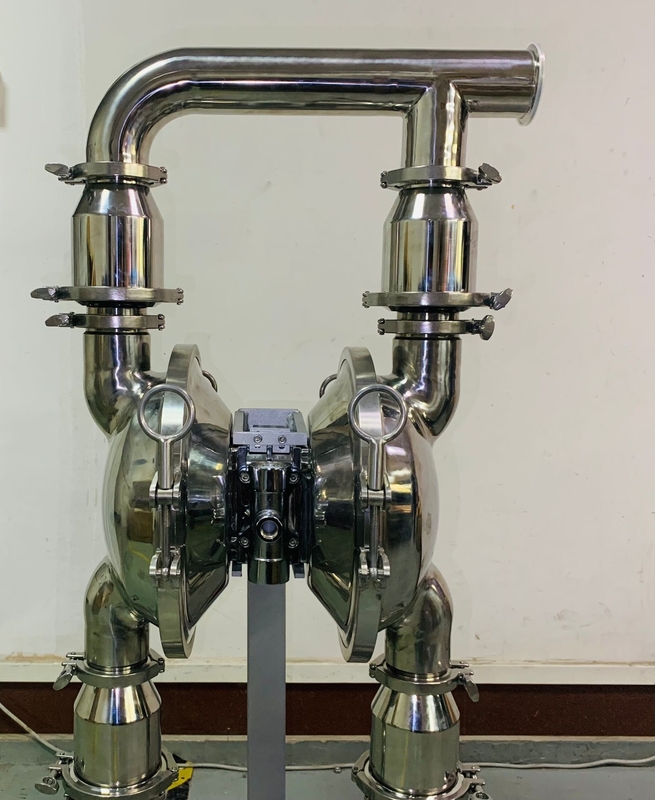

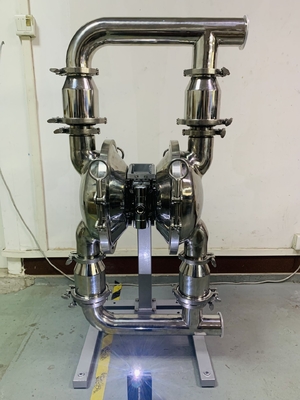

식품 산업 물속에 잠길 수 있는 격판 펌프 멤브레인 펌프
3A FDA 공기는 식품 산업을 위한 공기압 펌프를 운영했습니다
FDA 준수하는 솔루션 격판 펌프 상술
공기 격판 펌프
1. 비 누출
2. 좋은 셀프 프라이밍 성능
3. 모든 종류의 매체를 운반하세요
물속에 잠길 수 있는 격판 펌프 도입
유체를 펌핑하기 위해 충돌, 열가소성이거나 진동판의 왕복 동작과 진동판에서 적당한 밸브 양쪽의 조합을 사용하는 (밸브, 나비형 밸브, 나비（형） 여닫개〔밸브］ 또는 전개 전폐용 밸브의 다른 어떤 형태를 확인하세요) 공기 격판 펌프 (또한 멤브레인 펌프로서 아시오 그러면 공기가 두배 진동판 펌프(AOOD) 또는 공압 다이어프램 펌프를 운영했습니다).
아로 물속에 잠길 수 있는 진동판 펌프 매개 변수
| 항목 | 기술 | 유닛 | 참조 숫자 |
| 1 | 최대 공기 흡입구 압력 | Mpa | 0.83 |
| 2 | 최대 유동 속도 | L/Min | 192 |
| 3 | 최대 리프트 | Ｍ | 70 |
| 4 | 최대 배출구 압력 | Mpa | 0.83 |
| 5 | 최대 입자 크기 | 밀리미터 | 3 |
| 6 | 중량 | 킬로그램 | 12.3 |
| 7 | 소음 수준 | DB (데시벨) | <70 |
아로 물속에 잠길 수 있는 격판 펌프 주요 장점
공군력의 사용에 기인한 1, 저항을 수출하기 위해 자동적으로 일치하여 바뀐 흐름. 그것이 고점도 유체에 적합합니다.
불타기 쉽고 폭발성 환경, 펌프에서, 2는 믿을 만하고 저비용이고, 불똥을 생산하지 않을 것이고 과열되지 않습니다,
3, 펌프 부피가 작고, 쉽게 어떤 재단도 필요하지 않았는 것을 제의하기 위해, 편리 설치와 경제입니다. 모바일 수송펌프로서 사용될 수 있습니다.
거기가 위험성, 부식성인 소재 처리 공정, 격판 펌프가 있는 4는 외부로 완전히 분리될 수 있습니다.
5, 펌프 절단력이 낮습니다, 매체에 대한 물리적 효과가 작고 불안정한 화학 유체를 운반해서 사용될 수 있습니다.
공기 진동판 펌프 출원
그것은 넓게 폐액 처리, 화학 산업, 석유에서 적용됩니다
모든 일종을 상대하기 위한 업계, 그림, 도자기류, 환경 보호, 프린팅과 염색, 기타 등등의
입자와 고점성도와 부식성인, 휘발성인, 가연성, 유해한 유체.
50 Ｘ Ｘ - Ｘ Ｘ Ｘ - Ｘ (모델 선택)
파이프 입의 형식 :A-BSP b-npt(F) C-플랜지
다이어프램 소재 :9 - 산토프렌 Ｈ - 하이트렐 Ｔ - PTFE / 산토프렌
볼 소재 :9 -산토프렌 Ｈ - 하이트르 Ｔ - 한 PTFE - 아세탈
볼 좌석 재료 :P/K - 폴리프로필렌 / 키노르 SS -녹슬지 않는 강철
펌프 재료 : SS -녹슬지 않는 강철 AL -알루미늄 합금 CI 탄소강 P/K - 폴리프로필렌 / 키노르
최대 응용된 온도 한계 (진동판 / 볼 / 실링 소재)
아세탈 ······································· ········40'- 150' Ｆ (4.4- 65.5' Ｃ)
Santoprene·································· ······-40' - 225' Ｆ (-40' - 107.2' Ｃ) ······································· ·········40' - 220' Ｆ (4.4' - 104' Ｃ) 니트릴······································· ·········10' - 180' Ｆ (-12' - 82' Ｃ) Viton····································· ············-40' - 350' Ｆ (-40' -176.6' Ｃ) Hytrel···································· ·············-20' -150' Ｆ (-12' - 93' Ｃ) Kynar····································· ············10' -200' Ｆ (-28.9' - 65.5' Ｃ) Polypropylene································· ·····32' - 175' Ｆ (0-79.4' Ｃ)
식품 위생학 기준에 따르세요
밀크, 주스, 초콜릿
엔지니어링 프로젝트 :
유체부에서 부분의 분해
a) 처음으로, 펌프를 파이프라인 시스템과 배수에서 제거하세요 펌프 내부로부터의 재료에서 떨어져. b)장소 청소에서 펌프가 환경으로 일합니다. 그리고 나서c)는 먼저 펌프로부터 배수구 (1)를 제거합니다 공 (2)를 포장해 가시오 그러면 오우는 (3)와 (47)와 볼 좌석 (4)를 잔 모양으로 만듭니다 순서에서 플루이드 캡 (5)의 최대 한도로부터. 뒤에 는, 펌프 업사이드 다운을 위치시키고 주입구를 제거합니다 볼 좌석 (4), 오우 월드컵 바깥쪽에 (3)와 (47)를 잡기 위해 (11)를 배관합니다 그리고 플루이드 캡 (5)로부터의 볼 (2). 2가지 유체의 주위에 있는 볼트가 분해되기 위해 완성하는 d)배포 캡 (5). e)배포 진동판이 (10)를 비틀고, 진동판을 제거합니다 세탁기 (7), (8)와 양쪽 끝으로부터의 진동판 (6). 진동판 로드 (23)와 입술 모양 밀봉을 제거하세요 벨소리 (25)는 대체될 수 있습니다. 분해의 공기 밸브를 위한 일부 f) 먼저 볼트 (39)를 늦추고, 그리고 나서 공기 밸브를 제거하세요 (38), 통풍관 (42)를 케이스에 넣고 가스킷 (40)를 밀봉하기 . 그리고 (41). g) 더로부터 밸브 조각 (36)와 밸브 플레이트 (37)를 꺼내세요 공기 밸브 케이싱 (38). h) 서클립 (29)를 제거하고 한도 엔드 캡을 포장해 가세요 (31) (38)를 케이스에 넣는 공기 밸브와 당신의 양쪽 끝으로부터 필요에 따라 컵 (30)를 대체할 수 있습니다. i) 당신은 립형 포장을 확인할 수 있습니다 (33) 내민 후 더로 (38)를 케이스에 넣는 공기 밸브로부터의 스풀 (35) 손. 파일럿 밸브를 위한 부분의 분해 j) (16) 머리부터 먼저 그리고 나서 실린더를 고치는 4 볼트를 늦추세요 양쪽 끝에 실린더 헤드 (14)와 (18)를 제거합니다고 오우 컵 (17)를 제거하세요. k) 밀봉 가스켓 (19)를 더의 홈에서 제거하세요 모터 케이싱 (15). l) 파일럿 로드 (22)와 트리거 로드 (45)를 모터에서 분출하세요 (15)와 당신을 케이스에 넣는 것 립형 포장 (20을 대체할 수 있습니다) 파일럿 로드에 트리거 로드 또는 오우 컵 (44)에. 격판 펌프의 재조립 펌프의 재조립 단계는 양립할 수 없습니다 분해의 그것들 그래서 당신은 지불하도록 친절하게 요청받습니다 재조립 프로세스에서 수행원에 대한 관심 : 1) 그들의 맞닿음 부품과 더불어, 모든 밀봉 요소, 기름이 발라져야 합니다. 2) 모든 봉합의 사용 전에 주의깊게 체크하세요 요소 그들이 표면과 같이, 손상되는지 손상. 미안하지만, 손상되면 새로운 것을 대체하세요. 3) 립형의 립 방향이 (20)(, 25)를 쌉니다고 (33) 더에 나타난 방향과 일치합니다 차트. 4) 플루이드 캡 위의 볼트는 교대로 고정시켜야 합니다 더 좋은 봉합 결과를 성취하기 위한 대각에 의해. 문제해결 1. 약간의 유체는 따라서 열려 배출로부터 배수됩니다 공기 흐름으로. 모든 손상을 위해 진동판을 확인하세요. 느슨함을 위해 진동판 스크루를 확인하세요 2. 배출구 유체에서 기포가 있습니다 좋은 봉합을 위해 흡수 관 접속을 확인하세요. 흡입관과 더 사이의 연결을 확인하세요 좋은 봉합을 위한 흡입다기관. 흡입다기관과 더 사이에 O링을 확인하세요 플루이드 캡 느슨함을 위해 진동판 스크루를 확인하세요 3. 낮은 출력된 펌프 급기를 확인하는 것은 안정적입니다. 어떠한 봉쇄를 위한 주입구 / 수단을 확인하세요. 공기를 위한 흡입다기관을 연결시키는 점검 연결기 밀착도 볼이 그 자리에 앉아있지 않거나 볼이 있는지 확인하세요 부적절히 위치하게 되지 않습니다. 4. 대기는 배기구에서 해고됩니달 때 거기 어떤 왕복 운동이 되세요. 밀봉 링 (33)가 계속 밸브 (35)를 미끄러지게 한지 확인하세요. 트리거 로드 (45)에 밀봉 링 (20)를 확인하세요. 진동판 링크 로드에 밀봉 링 (25)를 확인하세요
