제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 공기 두 배 격막 펌프 | 특징: | 폭발 방지 |
|---|---|---|---|
| 적합 한: | 산업 화학제품 | 최대 상승: | 70m |
| 다른 이름: | 공기에 의하여 운영하는 압축 공기를 넣은 펌프 | 이점: | 영 누출 |
| 강조하다: | 공기에 의하여 운영하는 두 배 격막 aodd 펌프,바다 격막 펌프 |
||

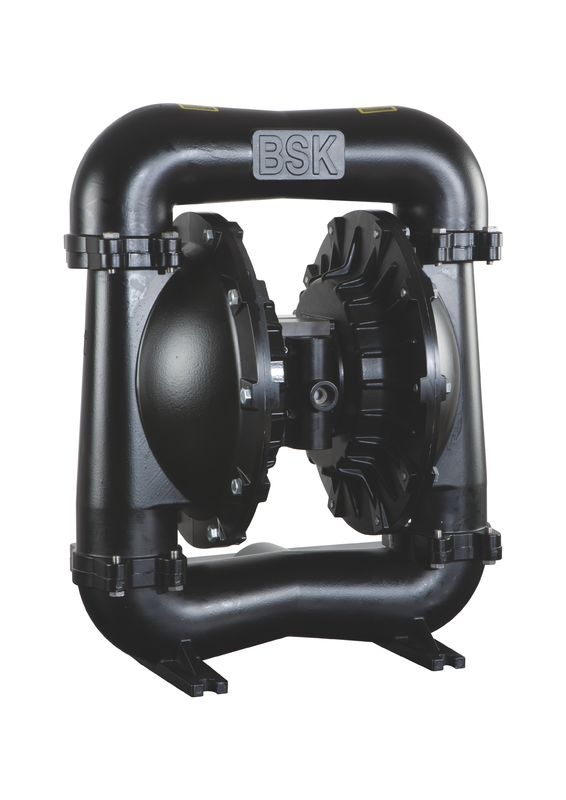

폭발 방지 공기 두 배 격막 펌프, 공기는 압축 공기를 넣은 펌프를 운영했습니다
공기 두 배 격막 PumpAdvantages:
1. 헛도는 기능, 각자 흡입, 복잡한 통제 없음.
2. 물자, 각종 부식성 상황에 적용 가능한 자전 부속 없음의 다양성.
3. 격막, 공 및 공 좌석은 더 긴 서비스 기간을 가진 수입한 물자를 채택합니다.
4. 주요 벨브 및 압착 공기 발동기의 모듈화. 아니 부서지는, 분해하고 고치게 쉬운.
공기 두 배 격막 펌프 모수
| 품목 | 묘사 | 단위 | 참고 숫자 |
| 1 | 최대 공기 흡입구 압력 | Mpa | 0.83 |
| 2 | 최대 흐름율 | 1/Min | 192 |
| 3 | 최대 상승 | M | 70 |
| 4 | 최대 출구 압력 | Mpa | 0.83 |
| 5 | 최대 입자 크기 | mm | 3 |
| 6 | 무게 | kg | 12.3 |
| 7 | 잡음 레벨 | db | <70 |
2 5 x x - X X x - X (모형 선택)
관 입의 형성하십시오: A-BSP B-NPT (F) C 플랜지
격막 물자: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
공 물자: 9 - Santoprene H – Hytre T – PTFE A - 아세탈
공 좌석 물자: P/K – 폴리프로필렌/Kynoar SS – 스테인리스
펌프 물자: SS – 스테인리스 알루미늄 – 알루미늄 합금 CI- 탄소 강철 P/K – 폴리프로필렌/Kynoar
최대 적용되는 온도 한계 (격막/공/물개 물자)
아세탈 ···············································40° - 150°F (4.4 - 65.5°C)
Santoprene··········································- 40° - 225°F (- 40° - 107.2°C) 테플론··················································40° - 220°F (4.4° - 104°C) 니트릴····················································10° - 180°F (- 12° - 82°C) Viton·····················································- 40° - 350°F (- 40°-176.6°C) Hytrel·····················································- 20°-150°F (- 12° - 93°C) Kynar·····················································10°-200°F (- 28.9° - 65.5°C) 폴리프로필렌············································32° - 175°F (0-79.4°C)
1" 공기 두 배 격막 펌프 도표
일반 묘사
BSK 격막 펌프는 유효한 물자 겸용성 선택권의 낮은 공기의 압력 그리고 b 도로 범위에 조차 높은 볼륨 납품을 제안합니다. 모형 및 선택권 도표를 참조하십시오. BSK 펌프는 modularized 압착 공기 발동기 및 유동성 단면도로 제공됩니다.
공기에 의하여 운영한 격막 펌프는 기포에 있는 압력 다름을 이용하여 번갈아 유동성 약실에 있는 입구 유동성 압력 그리고 긍정적인 유동성 압력을 생성합니다. 공 벨브는 액체의 앞으로 교류를 지킬 수 있습니다.
펌프 순환은과 수요에 대하여 양수하고는 잘 알고 있는 것을 계속하는 공기의 압력이 적용되다 시작될 것입니다. 그것은 선 pres를 - 일단 최대 선 압력이 도달되면 확실히 (dis - 닫은 pensing 장치) 건설하고 유지하고 순환 중지하고 필요에 따라서 양수 다시 시작할 것입니다.
공기와 윤활을 위한 필요조건
과량 공기의 압력. 펌프 손상, 신체 상해 또는 재산 피해를 초래할 수 있습니다.
운영 설명서
임명 차원:
유동성 단면도에 있는 부분의 분해
a에 의하여 파이프라인 시스템에서) 첫째로, 펌프를 제거하고 펌프에서 물자가 안쪽으로 배수합니다. b) 장소 청결한 일 환경에 있는 펌프. c는) 펌프에서 출구 관 (1)를 첫째로 철거하고, 그 후에 공 (2) 의 O 컵 (3)를 (47) 유동성 모자 (5)의 상단에서 공 좌석 (4) 차례로 밖으로 가지고 가고. 그 후에, 펌프를 거꾸로 두고 O 컵 (3) 및 (47), 공 좌석 (4) 및 유동성 모자 (5)에서 공 (2)를 밖으로 가지고 가기 위하여 유입관 (11)를 철거하십시오. d) 방출 모자 (5)를 분해하는 2개의 유동성 모자의 주위에 놀이쇠. e) 방출은 격막 나사 (10) 격막 세탁기 (7), (8) 및 두 끝 다에서 격막 (6)를 제거합니다. 격막 막대 (23)를 제거하거든 입술 모양 인발이 찍힌 반지 (25)는 대체될 수 있습니다. 공기판 f를 위한 부속의 분해는) 놀이쇠 (39)를 첫째로 불고, 그 후에 공기판 케이싱 (38), 공기 배플 (42) 및 바다표범 어업 틈막이 (40)를, 그리고 철거합니다 (41). g)는 벨브 조각 (36) 및 공기판 케이싱 (38)에서 벨브 판 (37)를 밖으로 가지고 갑니다. h)는 circlip (29)를 철거하고 공기판 케이싱 (38)의 두 끝 전부에서 한계 엔드 캡 (31)를 밖으로 가지고 가고 당신은 필요에 따라서 컵 (30)를 대체할 수 있습니다. I) 당신은 공기판 케이싱 (38)에서 스풀 (35)를 밀어 내기 후에 손과 입술 유형 패킹 (33)를 검사할 수 있습니다. 파일럿 밸브 j)를 위한 부속의 분해는 실린더 해드를 첫째로 고치는 4개의 놀이쇠를 (16), 그 후에 분해하고 실린더 해드를 두 끝 전부에 (14) 그리고 (18) 불고 O 컵 (17)를 제거합니다. k)는 모터 케이싱 (15)의 강저에서 바다표범 어업 틈막이 (19)를 제거합니다. l)는 안내하는 막대 (22)를 분출하고 모터 케이싱 (15) 및 당신에게서 방아쇠 막대 (45)는 안내하는 막대에 방아쇠 막대 O 컵 (44)에 입술 유형 패킹 (20)를 대체할 수 있습니다. 격막 펌프의 재조립은 펌프의 재조립 단계 분해의 그들에 상반됩니다, 그래서 당신은 친절하게 재조립 과정에서 뒤에 오는 것 주의하도록 요청받습니다: 1) 모든 밀봉 요소, 뿐 아니라 그들의 접촉 부속은, 기름을 발라야 합니다. 2)는 지상 손상과 같은 모든 밀봉 요소의 사용 이전에 그들이 손상된다는 것을 주의깊게 검사합니다. 손상하는 경우에, 새것을 대체하십시오. 3) 입술 유형 패킹 (20) (, 25)의 입술 방향은 (33) 도표에서 보인 방향으로 일관되다. 4) 유동성 모자에 놀이쇠는 반대 각에 의해 번갈아 더 나은 바다표범 어업 결과를 달성하기 위하여 걸려야 합니다. 1. 수리. 약간 액체는 기류와 함께 배출 오프닝이라고 가십니다. 어떤 손상든지를 격막을 검사하십시오. 풀림 2.를 격막 나사를 검사하십시오. 출구 유동성 체크에 있는 기포가 좋은 밀봉을 위한 흡입관 연결 있습니다. 좋은 밀봉을 흡입관과 입구 다기관 사이 연결을 검사하십시오. 입구 다기관 검사하십시오와 유동성 모자 체크 사이 O 반지를 풀림 3. 낮은 펌프 산출 체크를 위한 격막 나사는 항공 보급 안정되어 있습니다. 어떤 방해든지를 인레트/출구를 검사하십시오. 공이 좌석에 찔리지 않거나 공이 부적당하게 자리가 주어지지 않다는 것을 입구 다기관을 연결하는 공기 견고 체크를 연결관을 검사하십시오. 4. 공기는 배출 오프닝에서 보답 운동이 없을 때 출력됩니다. 미끄러진 벨브 (35)에 인발이 찍힌 반지 (33)를 검사하십시오. 방아쇠 막대 (45)에 인발이 찍힌 반지 (20)를 검사하십시오. 격막 연결 막대에 인발이 찍힌 반지 (25)를 검사하십시오
