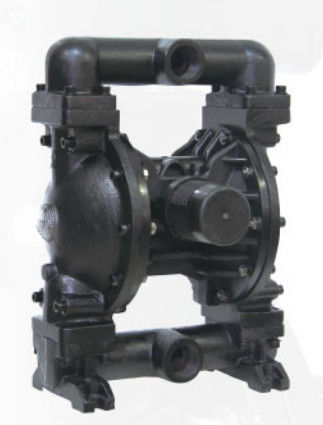

압축공기 산업을 위한 두 배 임시 격막 펌프 격막 기름 펌프

일반 묘사

공기와 윤활을 위한 필요조건

과량 공기의 압력. 펌프 손상, 신체 상해 또는 재산 피해를 초래할 수 있습니다.

• 입자 제거 더 큰 미크론 50 가능한 여과기는 항공 보급에 사용되어야 합니다. 집합 또는 수선 도중 적용되는 “O” 반지 윤활유 이외에 요구된 아무 윤활도 없습니다.
• 기름을 바르는 경우에 공기가 출석하, 펌프의 압착 공기 발동기 단면도에 있는 “O” 반지 그리고 물개와 호환이 된다는 것을 확인하십시오.

운영 설명서

• 양수되는 물자가 “설치”에 지배를 받을 경우에 때 사용중인 한동안 항상 양수되는 물자와 호환이 되는 용매를 가진 펌프를 내뿜으십시오.
• 약간 시간 동안 비활동성 인인 경우에 펌프에서 항공 보급을 차단하십시오.
• 출구 물자 양은 항공 보급에 의해 또한 인레트에 유효한 물자 공급에 의해 뿐만 아니라 경세됩니다. 물자 공급 배관은 너무 작거나 제한하면 안됩니다. 쓰러질지도 모른 호스를 사용하지 않 확인하십시오.
• 격막 펌프가 강제에서 사용될 때 - “역행 방지판”가 공기 흡입구에 설치된다는 것을 (범람된 인레트) 상황, 그것을 추천됩니다 먹이십시오.
• 진동에 의하여 손상에 대하여 확실히 하기 위하여 적당한 표면에 격막 펌프 다리를 장악하십시오.

정비

• 일련 번호를 찾아보기 위하여 집합 그림에 있는 구성요소 개략도를 참고하거든 부속의 이름은 부속과 정비 서비스의 정보를 장악하기 위하여 포장합니다.
• 빠른 서비스와 가동불능시간 감소에 도움이 될 수 있는 어떤 BSK 부속은 “착용이” 분해하다 것과 같이 표를 합니다.
• 서비스 장비는 2개의 분리되는 격막 펌프 기능을 서비스하기 위하여 분할됩니다: 1. 공기 단면도, 2. 액체 단면도. 유동성 SEC - TION는 전형적인 부분 물자 선택권과 일치하기 위하여 더 분할됩니다.
• 서비스 분해와 재조립 도중 먼지와 외교 문제에서 오염에서 과민한 내부 이동 부분을 보호하기 위하여 청결한 작업면을 제공하십시오.
• 서비스 활동의 좋은 기록을 지키고 펌프를 안으로 preven - tive 유지 보수 프로그램을 포함하십시오.
• 분해하기 전에, 출구 남자에 있는 붙잡은 물자 - 펌프에서 하수구 물자에 펌프를 거꾸로 되는 돌아서 ifold를 비우십시오.

유동성 단면도 분해

• 위와 더 낮은 다기관 (1)와 (11)를 제거하십시오.
• 공 (2)를, “O” 반지 (3) (47)와 공 좌석 (4) 제거하십시오.
• 유동성 모자 (5)를 제거하십시오.

    주: 격막 모형만 1 차적인 격막 (6A) 및 백업 격막 (6)를 이용합니다. 유동성 단면도 삽화에 있는 보조 iliary 전망을 참조하십시오.

• 나사 (10) 의 세탁기 (9) 의 격막 (6A, 6) 및 격막 세탁기 (7, 8)를 제거하십시오.
  주: (23) 격막 막대의 표면을 긁지 않거나 손상시키지 마십시오.

유동성 단면도 재조립

• 역순으로 재조립하십시오.
• 모든 부속을 청소하고 검열하십시오. 새로운 부속으로 마모되거나 손상을 입힌 부속을 필요에 따라 교환하십시오.
• (23) 격막 막대를 기름을 바르십시오 25) 윤활제를 가진 “Y” 반지.
• 보조 임명 공구를 가진 격막 막대 (23)를 고치십시오.
• 놀이쇠와 견과의 마지막 잠금 이전에, 격막 결정하십시오 (격막의 뒤틀기 피하기 위하여 6A, 6)는 유동성 모자 (5)를 제대로 맞추어집니다.
• 테플론 격막을 사용하는 모형을 위해: 표를 하는 3개의 고무 격막은 펌프 몸에도 불구하고 측에 (6), 측 “기포”를 거치됩니다 바람쐽니다.
• 한동안 달린 후에 펌프를 가동하고십시오, 잠금 및 바다표범 어업을 검사하십시오.

유동성 단면도에 있는 부분의 분해

  a에 의하여 파이프라인 시스템에서) 첫째로, 펌프를 제거하고 펌프에서 물자가 안쪽으로 배수합니다.   b) 장소 청결한 일 환경에 있는 펌프.   c는) 펌프에서 출구 관 (1)를 첫째로 철거하고, 그 후에 공 (2) 의 O 컵 (3)를 (47) 유동성 모자 (5)의 상단에서 공 좌석 (4) 차례로 밖으로 가지고 가고. 그 후에, 펌프를 거꾸로 두고 O 컵 (3) 및 (47), 공 좌석 (4) 및 유동성 모자 (5)에서 공 (2)를 밖으로 가지고 가기 위하여 유입관 (11)를 철거하십시오.   d) 방출 모자 (5)를 분해하는 2개의 유동성 모자의 주위에 놀이쇠.   e) 방출은 격막 나사 (10) 격막 세탁기 (7), (8) 및 두 끝 다에서 격막 (6)를 제거합니다.   격막 막대 (23)를 제거하거든 입술 모양 인발이 찍힌 반지 (25)는 대체될 수 있습니다.   공기판 f를 위한 부속의 분해는) 놀이쇠 (39)를 첫째로 불고, 그 후에 공기판 케이싱 (38), 공기 배플 (42) 및 바다표범 어업 틈막이 (40)를, 그리고 철거합니다 (41).   g)는 벨브 조각 (36) 및 공기판 케이싱 (38)에서 벨브 판 (37)를 밖으로 가지고 갑니다.   h)는 circlip (29)를 철거하고 공기판 케이싱 (38)의 두 끝 전부에서 한계 엔드 캡 (31)를 밖으로 가지고 가고 당신은 필요에 따라서 컵 (30)를 대체할 수 있습니다.   I) 당신은 공기판 케이싱 (38)에서 스풀 (35)를 밀어 내기 후에 손과 입술 유형 패킹 (33)를 검사할 수 있습니다.   파일럿 밸브 j)를 위한 부속의 분해는 실린더 해드를 첫째로 고치는 4개의 놀이쇠를 (16), 그 후에 분해하고 실린더 해드를 두 끝 전부에 (14) 그리고 (18) 불고 O 컵 (17)를 제거합니다.   k)는 모터 케이싱 (15)의 강저에서 바다표범 어업 틈막이 (19)를 제거합니다.   l)는 안내하는 막대 (22)를 분출하고 모터 케이싱 (15) 및 당신에게서 방아쇠 막대 (45)는 안내하는 막대에 방아쇠 막대 O 컵 (44)에 입술 유형 패킹 (20)를 대체할 수 있습니다.   격막 펌프의 재조립은 펌프의 재조립 단계 분해의 그들에 상반됩니다, 그래서 당신은 친절하게 재조립 과정에서 뒤에 오는 것 주의하도록 요청받습니다:   1) 모든 밀봉 요소, 뿐 아니라 그들의 접촉 부속은, 기름을 발라야 합니다.   2)는 지상 손상과 같은 모든 밀봉 요소의 사용 이전에 그들이 손상된다는 것을 주의깊게 검사합니다. 손상하는 경우에, 새것을 대체하십시오.   3) 입술 유형 패킹 (20) (, 25)의 입술 방향은 (33) 도표에서 보인 방향으로 일관되다.   4) 유동성 모자에 놀이쇠는 반대 각에 의해 번갈아 더 나은 바다표범 어업 결과를 달성하기 위하여 걸려야 합니다.      1. 수리. 약간 액체는 기류와 함께 배출 오프닝이라고 가십니다.   어떤 손상든지를 격막을 검사하십시오.   풀림 2.를 격막 나사를 검사하십시오. 출구 유동성 체크에 있는 기포가 좋은 밀봉을 위한 흡입관 연결 있습니다.   좋은 밀봉을 흡입관과 입구 다기관 사이 연결을 검사하십시오.   입구 다기관 검사하십시오와 유동성 모자 체크 사이 O 반지를 풀림 3. 낮은 펌프 산출 체크를 위한 격막 나사는 항공 보급 안정되어 있습니다.   어떤 방해든지를 인레트/출구를 검사하십시오.   공이 좌석에 찔리지 않거나 공이 부적당하게 자리가 주어지지 않다는 것을 입구 다기관을 연결하는 공기 견고 체크를 연결관을 검사하십시오.   4. 공기는 배출 오프닝에서 보답 운동이 없을 때 출력됩니다.   미끄러진 벨브 (35)에 인발이 찍힌 반지 (33)를 검사하십시오.   방아쇠 막대 (45)에 인발이 찍힌 반지 (20)를 검사하십시오.   격막 연결 막대에 인발이 찍힌 반지 (25)를 검사하십시오
