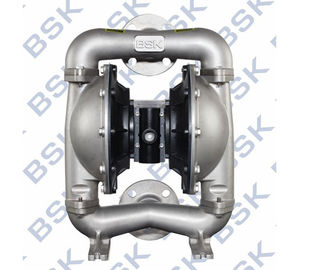

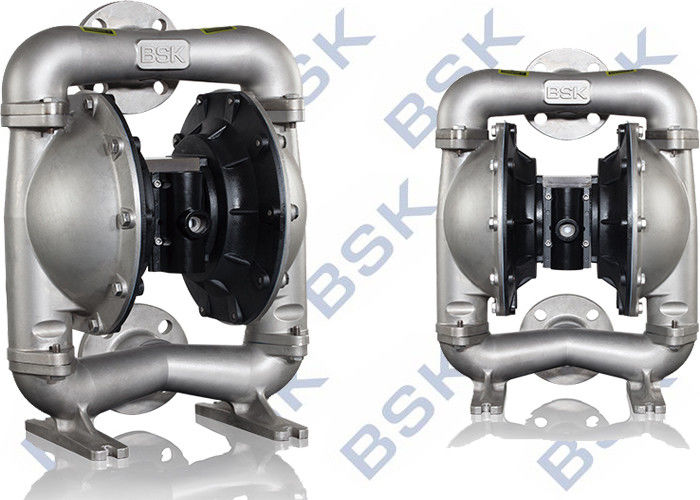

압축 공기를 넣은 두 배 AODD 펌프 채광을 위한 잠수할 수 있는 격막 펌프 0.83Mpa

채광을 위한 공기 구동 막 펌프 잠수할 수 있는 격막 펌프

격막 펌프는 유효한 물자 겸용성 선택권의 낮은 공기의 압력 그리고 b 도로 범위에 조차 높은 볼륨 납품을 제안합니다. 모형을 참조하거든 선택권 chart.pump는 modularized 압착 공기 발동기 및 유동성 단면도로 제공됩니다.

공기에 의하여 운영한 격막 펌프는 기포에 있는 압력 다름을 이용하여 번갈아 유동성 약실에 있는 입구 유동성 압력 그리고 긍정적인 유동성 압력을 생성합니다. 공 벨브는 액체의 앞으로 교류를 지킬 수 있습니다.

펌프 순환은과 수요에 대하여 양수하고는 잘 알고 있는 것을 계속하는 공기의 압력이 적용되다 시작될 것입니다. 그것은 선 pres를 - 일단 최대 선 압력이 도달되면 확실히 (dis - 닫은 pensing 장치) 건설하고 유지하고 순환 중지하고 필요에 따라서 양수 다시 시작할 것입니다.

그 격막 펌프를 (또한 막 펌프, 공기에 의하여 운영한 두 배 격막 펌프 (AOOD) 또는 압축 공기를 넣은 격막 펌프로 아십시오) 액체를 양수하는 용도 보답 고무의, 열가소성 또는 teflondiaphragm 및 적당한 벨브의 조합의 활동 격막 (역행 방지판, 나비 벨브, 플랩 벨브, 또는 다른 어떤 차단 밸브의 모양)의 측 바람쐬십시오.

명세

공기 격막 펌프
1. 비 누설
2. 좋은 각자 프라이밍 성과
3. 온갖 매체를 전하십시오
4. 물자: 주철강, Alu, SS, PP

2 5 x x - X X x - X (모형 선택)

관 입의 형성하십시오: A-BSP B-NPT (F) C 플랜지

격막 물자: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

공 물자: 9 - Santoprene H – Hytre T – PTFE A - 아세탈

공 좌석 물자: P/K – 폴리프로필렌/Kynoar SS – 스테인리스

펌프 물자: SS – 스테인리스 알루미늄 – 알루미늄 합금 CI- 탄소 강철 P/K – 폴리프로필렌/Kynoar

주요 성능 매개변수

아니 매개변수 이름 단위 기준값

1 최대. 작동되는 공기의 압력 Mpa 0.83

2 최대. 교류 l /min 135

3 최대. 머리 m 70

4 최대. 유동성 산출 압력 Mpa 0.83

5 최대. 직경 mm 3을 통해서 입자

6 무게 kg 9.5/12.5 (PP/KV) /9.5 (알루미늄)/14.5 (SS/CI)

7 잡음 레벨 db <85>

최대 적용되는 온도 한계 (격막/공/물개 물자)

아세탈 ···············································40° - 150°F (4.4 - 65.5°C)

Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) 테플론·················································40° - 220°F (4.4° - 104°C) 니트릴··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel···················································- 20°-150°F (- 12° - 93°C) Kynar···················································10°-200°F (- 28.9° - 65.5°C) 폴리프로필렌··········································32° - 175°F (0-79.4°C)

1" 순서도
