제품 상세 정보:
결제 및 배송 조건:
|
| 제품: | 공기 조종된 격판 펌프 | 최대 배출구 압력: | 0.69Mpa |
|---|---|---|---|
| 온도 한계: | 32' - 175' Ｆ | 소음 수준: | <70dB |
| 이름: | 폴리프로필렌 격판 펌프 | 애플리케이션: | 부식성 액체 컨베잉 |
| 흐름 속도: | 0-20m3/h | 진동판의 재료: | 테플론 |
| 머리: | 30m | ||
| 강조하다: | 1/4 " 폴리프로필렌 격판 펌프,70개 DB (데시벨) 폴리프로필렌 격판 펌프 |
||

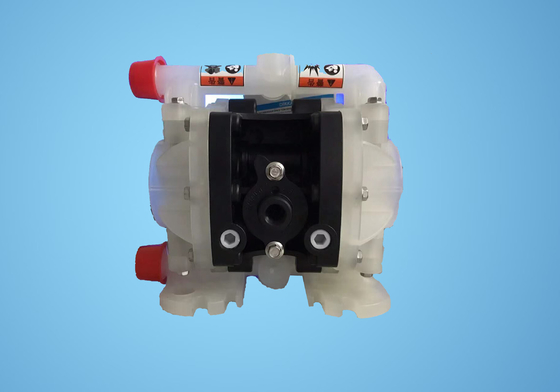

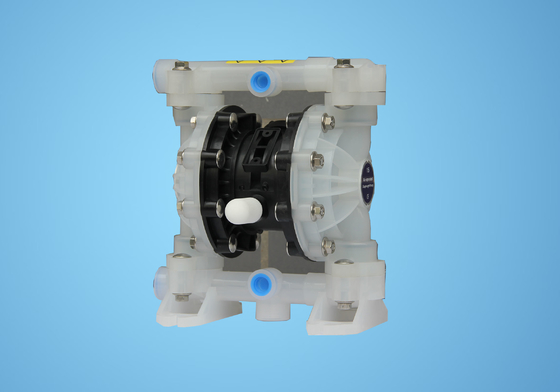

1/4 " 공기는 부식성 액체 컨베잉을 위한 격판 펌프를 운영했습니다
케미컬 용매 부식을 위한 저소음 폴리프로필렌 격판 펌프
폴리프로필렌 격판 펌프 도입
유체를 펌핑하기 위해 충돌, 열가소성이거나 진동판의 왕복 동작과 진동판에서 적당한 밸브 양쪽의 조합을 사용하는 (밸브, 나비형 밸브, 나비（형） 여닫개〔밸브］ 또는 전개 전폐용 밸브의 다른 어떤 형태를 확인하세요) 공기 격판 펌프 (또한 멤브레인 펌프로서 아시오 그러면 공기가 두배 진동판 펌프(AOOD) 또는 공압 다이어프램 펌프를 운영했습니다).
폴리프로필렌 격판 펌프 상술 :
1/4 & 1/2 & 1 &1.5 & 2 & 3
공기 격판 펌프
1. 누출 없음
2. 좋은 자가 프라임 성능
3. 다양한 미디어를 운반하기
| 항목 | 기술 | 유닛 | 참조 숫자 |
| 1 | 크기 공기 펌프 | 인치 | 0.25 |
| 2 | 최대 유동 속도 | 1/Min | 27 |
| 3 | 최대 리프트 | Ｍ | 70 |
| 4 | 최대 배출구 압력 | Mpa | 0.69 |
| 5 | 최대 입자 크기 | 밀리미터 | 3 |
| 6 | 중량 | 킬로그램 | 2.3 |
| 7 | 소음 수준 | DB (데시벨) | <70 |
BG06 Ｘ Ｘ - Ｘ Ｘ Ｘ - Ｘ (모델 선택)
파이프 입의 형식 :A-BSP b-npt(F) C-플랜지
다이어프램 소재 :9 - 산토프렌 Ｈ - 하이트렐 Ｔ - PTFE / 산토프렌
볼 소재 :9 -산토프렌 Ｈ - 하이트르 Ｔ - 한 PTFE - 아세탈
볼 좌석 재료 :P/K - 폴리프로필렌 / 키노르 SS -녹슬지 않는 강철
펌프 재료 : SS -녹슬지 않는 강철 AL -알루미늄 합금 CI 탄소강 P/K - 폴리프로필렌 / 키노르
최대 응용된 온도 한계 (진동판 / 볼 / 실링 소재)
아세탈 ······································· ········40'- 150' Ｆ (4.4- 65.5' Ｃ)
Santoprene·································· ·······-40' - 225' Ｆ (-40' - 107.2' Ｃ) ······································· ··········40' - 220' Ｆ (4.4' - 104' Ｃ) Nitrile···································· ···············10' - 180' Ｆ (-12' - 82' Ｃ) Viton····································· ·················-40' - 350' Ｆ (-40' -176.6' Ｃ) Hytrel···································· ·················-20' -150' Ｆ (-12' - 93' Ｃ) Kynar······················································10' -200' Ｆ (-28.9' - 65.5' Ｃ) Polypropylene································· ··········32' - 175' Ｆ (0-79.4' Ｃ)
제품 사용
1. 펌프 땅콩 버터, 김치, 으깬감자, 작은 빨간 소시지, 잼 사과 펄프, 초콜릿, 기타 등등.
2. 페인트와 껌과 안료를 펌핑하기.
3, 접착제와 접착제, 모든 타입이 펌핑될 수 있습니다.
4, 다양한 타일, 자기, 벽돌과 도기류 광택.
5. 유정이 꿰뚫은 후, 침전물과 그라우트를 펌핑하세요.
6. 펌프 다양한 에멀젼과 충전기.
7. 모든 종류의 시대를 펌핑하기.
8. 펌프를 유조선으로 이용하고 바지는 나이를 흡수하기 위해 탱크를 깨끗이 합니다.
9, 도약과 발효된 분말 슬러리, 시럽, 밀집한 설탕.
10. 광산, 터널, 터널, 선광과 광재로부터의 물 펌핑. 펌핑 시멘트그라우트와 모르타르.
11, 다양한 충돌 치수.
12. 다양한 연마재, 부식제, 석유와 머드, 세척용 그리스와 일반적 컨테이너.
13, 다양한 대단히 유독한 가연성, 휘발성 액체.
설비 면적 :
a) 처음으로, 파이프라인 시스템에서 펌프를 꺼내고 펌프에서 물질을 배수하세요. b) 펌프를 깨끗한 작업 환경에 위치시키세요. c) 수배관 (1)를 펌프에서 제거하고, 그리고 나서 공 (2)를 포장해 가시오 그러면 오우는 차례로 유동적 모자 (5)의 최대 한도의 (3)와 (47)와 볼 소켓 (4)를 잔 모양으로 만듭니다. 그리고 나서, 펌프 업사이드 다운을 위치시키고 O-링 컵 바깥쪽에 (3)와 (47)를 잡기 위한 물 유입관 (11), 유동적 모자 (5)로부터의 볼 좌석 (4)와 볼 좌석 (2)를 제거하세요. d) 분액 커버 주위에 볼트를 늦추고 유동적 커버 (5)를 제거하세요. e) 진동판 스크루 (10)를 늦추고 진동판 세탁기 (7), (8)와 진동판 (6)를 양쪽 끝에서 제거하세요. 립 실 (25)는 진동판 로드 (23)를 제거함으로써 대체될 수 있습니다. f) 가스킷 (40)와 (41)를 밀봉하면서, 먼저 볼트 (39)를 늦추고, 그리고 나서 공기 밸브 하우징 (38), 바람 편향기 (42)를 제거하세요. g) 공기 밸브 슬리브 (38)로부터 밸브 시이트 (36)와 밸브 플레이트 (37)를 포장해 가세요.
h) 클램프 (29)를 제거하고, 공습 밸브 슬리브 (38)의 양쪽 끝으로부터 한도 끝 카버 (31)를 포장해 가고, 필요에 따라 월드컵 (30)를 대체하세요. i) 손으로 공기 밸브 슬리브 (38) 밖으로 밸브형피뢰소자 (35)를 밀어 낸 후, 립 패킹 (33)는 확인될 수 있습니다. j) 처음으로 실린더 헤드를 고치는 4 볼트를 늦추고 양쪽 끝에 실린더 헤드들 (14)와 (18)를 제거하고, O-링 커버 (17)를 제거하세요. k) 밀봉 가스켓 (19)를 모터 하우징 (15)의 홈에서 제거하세요. l) 가이드 로드 (22)와 트리거 로드 (45)를 모터 하우징 (15)에서 분출하고, 가이드 로드에 트리거 로드 또는 O-링 (44)에 립 패킹 (20)를 대체하세요. 격판 펌프의 조립 단계와 분해 단계가 양립할 수 없기 때문에 미안하지만, 조립 과정 동안 다음과 같은 시점에 유의하세요 : 1) 모든 밀봉 요소와 그들의 맞닿음 부품은 윤활유로 코팅되어야 합니다. 2) 사용 전에 미안하지만, 주의깊게 표면 손상과 같은 손상을 위한 모든 밀봉 요소를 확인하세요. 그것이 손상되면, 그것을 새로운 것으로 대체하세요. 3) (20) (, 25)를 싸는 입술형의 입술 방향이 (33) 형태에 나타난 방향과 일치합니다. 4) 유동적 커버 위의 볼트는 더 좋은 밀봉 효과를 달성하기 위해 비스듬하게 강화될 것입니다.
문제해결 1. 약간의 액체는 기류와 배기 포트에서 해고됩니다. 손상을 위해 진동판을 확인하세요. 느슨함 2를 위해 진동판 스크루를 확인하세요. 흡수 관 접속이 잘 밀봉되는지 체크하세요. 흡입관과 흡입다기관 사이의 연결이 잘 밀봉되는지 체크하세요. 흡입다기관과 유동적 캡 사이에 O-링을 확인하세요. 진동판 스크루가 느슨한지 체크하세요. 출력된 펌프가 낮을 때 급기가 안정적인지 체크하세요.
주입구 / 수단이 차단되는지 체크하세요. 흡입다기관 접속 컨넥터의 기체 밀폐를 확인하세요. 체크 볼은 밸브 자리에 고정되지 않거나 볼이 바르게 고쳐지지 않습니다. 4. 거기가 어떤 왕복 운동도 있지 않을 때, 대기는 배기 포트에서 해고됩니다. 스풀 (35) 위의 밀봉 링 (33)를 확인하세요. 트리거 레버 (45) 위의 밀봉 링 (20)를 확인하세요. 진동판 연결봉에 밀봉 링 (25)를 확인하세요
