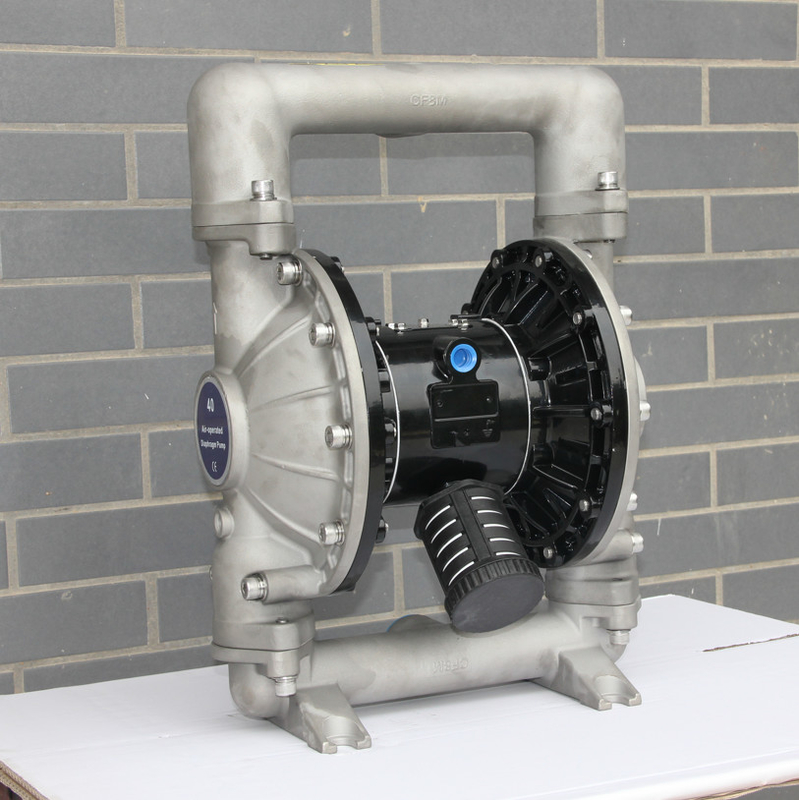

화학적 엔지니어링 산업 공기 공기 펌프를 위한 2 " SS 이중 격판 펌프

일반 설명

공기와 주유에 대한 요구

과도 공기 압력. 펌프 손해, 개인 상해 또는 재산 손실을 일으킬 수 있습니다.

• 50 마이크론보다 큰 입자를 여과할 수 있는 필터는 급기에 사용되어야 합니다. 조립 또는 수리 동안 적용되는 O링 윤활유 외에 요구된 어떤 주유가 없습니다.
• 윤활된 공기가 참석하면, 그것이 펌프 중에 에어 모터 부문에 O링과 밀봉과 호환 가능하다는 것을 확인하세요.

조작 지시

• 펌핑된 유형물이 한동안 사용하지 않을때 설정의 대상이면 유형물이 펌핑된 채로 항상 적합한 용매로 펌프를 분출시키세요.
• 그것은 몇 시간 동안 활동하지 않은 것이라면 펌프에서 급기를 차단하세요.
• 급기에 의해 그러나 또한 흡입구에 이용 가능한 자재공급에 의해 뿐만 아니라 수단 소재 체적은 관리됩니다. 자재공급 배관은 너무 작거나 제한적이지 않아야 합니다. 무너질지도 모르는 호스를 사용하지 않기 위해 확신하세요.
• 격판 펌프가 강제적 -공급 (홍수가 난 흡입구) 상황에서 사용될 때, 그것은 체크 밸브가 공기 흡입구에 설치된다고 권고받습니다.
• 진동 장해에 반대하여 보장하기 위한 적당한 표면에 격판 펌프 다리를 확보하세요.

유지

• 부품의 일련 번호와 이름을 찾아보기 위해 조립도에서 부품 개략도를 언급하고 부품과 정비 서비스 팩의 정보를 파악하세요.
• 약간의 BSK 일부는 착용부로 표시되며, 그것이 급서비스와 다운시간 감축에 도움이 될 수 있습니다.
• 서비스 장비는 두가지 분리된 진동판 펌프 기능을 서비스하기 위해 나눠집니다 : 1. 2, 부문을 발표합니다. 유체부. 유체 SEC -TION은 전형적 소재 부분 OPTIONS와 일치하기 위해 더욱 나눠집니다.
• 서비스 분해와 재조립 동안 때와 이물로부터 오염물에게서 민감한 내부 이동 부품을 보호하기 위해 깨끗한 작업 표면을 제공하세요.
• 서비스 활동을 좋은 기록을 유지하고 펌프를 프리벤 -tive 유지 보수 프로그램에 포함시키세요.
• 분해되기 전에, 펌프로부터 자료를 배출하기 위해 펌프를 뒤집음으로써 수단 사람 -ifold에서 포획 물질을 비우세요.

유체부 분해

• 상부 및 하부 다양성 (1)와 (11)를 제거하세요.
• 볼 (2), O링 (3) (47)와 볼 좌석 (4)를 제거하세요.
• 플루이드 캡 (5)를 제거하세요.

기록 : 오직 진동판 모델들만을 중요한 진동판(6A)와 예방 진동판(6)를 사용합니다. 보조 일어리를 언급하세요   유체부 설명으로 보세요.

• 스크루 (10), 세탁기 (9), 진동판 (6A, 6)와 진동판 세탁기 (7, 8)를 제거하세요.
  기록 : (23) 진동판 로드의 겉을 긁거나 훼손하지 마세요.

유체부 재조립

• 반대 순서에서 재조립되세요.
• 모든 부분을 청소하고 조사하세요. 필요에 따라 닳아 해지거나 손상된 부분을 새로운 부분으로 대체하세요.
• (23) 진동판 로드에 기름을 칩니다고 25) Ｙ는 그리스로 떠들썩합니다.
• 진동판 로드 (23)를 보조 설치 공구로 고정시키세요.
• 볼트와 핵심의 마지막 잠금에 대한 부원장은 미안하지만, 진동판 (6A,6)가 적당히 진동판의 회전을 피하기 위한 플루이드 캡 (5)와 일직선으로 정렬되는지 결정합니다.
• 모델들을 위해 진동판을 사용하는 것 : 공기 챔버가 펌프본체에 직면하여 탑재된다는 것을 AIRS 측면과 함께 표시되는 측면 위의 3개의 고무 격막 (6).
• 그것이 한동안 운영하는 후에 펌프를 시작하고 잠금과 봉합을 확인하세요.

설비 면적 :

유체부에서 부분의 분해

a) 처음으로, 파이프라인 시스템에서 펌프를 꺼내고 펌프에서 물질을 배수하세요.

b) 펌프를 깨끗한 작업 환경에 위치시키세요.

c) 수배관 (1)를 펌프에서 제거하고, 그리고 나서 공 (2)를 포장해 가시오 그러면 오우는 차례로 유동적 모자 (5)의 최대 한도의 (3)와 (47)와 볼 소켓 (4)를 잔 모양으로 만듭니다. 그리고 나서, 펌프 업사이드 다운을 위치시키고 O-링 컵 바깥쪽에 (3)와 (47)를 잡기 위한 물 유입관 (11), 유동적 모자 (5)로부터의 볼 좌석 (4)와 볼 좌석 (2)를 제거하세요. d) 분액 커버 주위에 볼트를 늦추고 유동적 커버 (5)를 제거하세요. e) 진동판 스크루 (10)를 늦추고 진동판 세탁기 (7), (8)와 진동판 (6)를 양쪽 끝에서 제거하세요. 립 실 (25)는 진동판 로드 (23)를 제거함으로써 대체될 수 있습니다. f) 가스킷 (40)와 (41)를 밀봉하면서, 먼저 볼트 (39)를 늦추고, 그리고 나서 공기 밸브 하우징 (38), 바람 편향기 (42)를 제거하세요. g) 공기 밸브 슬리브 (38)로부터 밸브 시이트 (36)와 밸브 플레이트 (37)를 포장해 가세요. h) 클램프 (29)를 제거하고, 공습 밸브 슬리브 (38)의 양쪽 끝으로부터 한도 끝 카버 (31)를 포장해 가고, 필요에 따라 월드컵 (30)를 대체하세요. i) 손으로 공기 밸브 슬리브 (38) 밖으로 밸브형피뢰소자 (35)를 밀어 낸 후, 립 패킹 (33)는 확인될 수 있습니다.

j) 처음으로 실린더 헤드를 고치는 4 볼트를 늦추고 양쪽 끝에 실린더 헤드들 (14)와 (18)를 제거하고, O-링 커버 (17)를 제거하세요. k) 밀봉 가스켓 (19)를 모터 하우징 (15)의 홈에서 제거하세요. l) 가이드 로드 (22)와 트리거 로드 (45)를 모터 하우징 (15)에서 분출하고, 가이드 로드에 트리거 로드 또는 O-링 (44)에 립 패킹 (20)를 대체하세요. 격판 펌프의 조립 단계와 분해 단계가 양립할 수 없기 때문에 미안하지만, 조립 과정 동안 다음과 같은 시점에 유의하세요 : 1) 모든 밀봉 요소와 그들의 맞닿음 부품은 윤활유로 코팅되어야 합니다.

2) 사용 전에 미안하지만, 주의깊게 표면 손상과 같은 손상을 위한 모든 밀봉 요소를 확인하세요. 그것이 손상되면, 그것을 새로운 것으로 대체하세요. 3) (20) (, 25)를 싸는 입술형의 입술 방향이 (33) 형태에 나타난 방향과 일치합니다. 4) 유동적 커버 위의 볼트는 더 좋은 밀봉 효과를 달성하기 위해 비스듬하게 강화될 것입니다.

문제해결 1. 약간의 액체는 기류와 배기 포트에서 해고됩니다. 손상을 위한 진동판을 확인하세요. 느슨함 2를 위한 진동판 스크루를 확인하세요. 흡수 관 접속이 잘 밀봉되는지 체크하세요. 흡입관과 흡입다기관 사이의 연결이 잘 밀봉되는지 체크하세요. 흡입다기관과 유동적 캡 사이에 O-링을 확인하세요. 진동판 스크루가 느슨한지 체크하세요. 출력된 펌프가 낮을 때 급기가 안정적인지 체크하세요. 주입구 / 수단이 차단되는지 체크하세요. 흡입다기관 접속 컨넥터의 기체 밀폐를 확인하세요. 체크 볼은 밸브 자리에 고정되지 않거나 볼이 바르게 고쳐지지 않습니다. 4. 거기가 어떤 왕복 운동도 있지 않을 때, 대기는 배기 포트에서 해고됩니다. 스풀 (35) 위의 밀봉 링 (33)를 확인하세요. 트리거 레버 (45) 위의 밀봉 링 (20)를 확인하세요. 진동판 연결봉에 밀봉 링 (25)를 확인하세요
