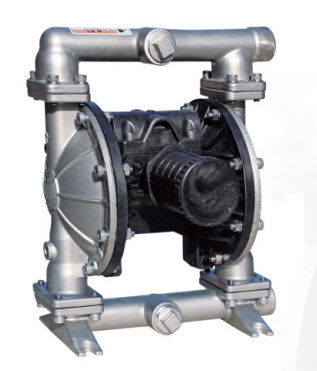

압축공기는 화학 격막 펌프 192L/Min 좋은 각자 프라이밍 성과를 강화했습니다

135L/Min를 가진 압축 공기를 넣은 플라스틱 화학 격막 펌프 막

그 격막 펌프를 (또한 막 펌프, 공기에 의하여 운영한 두 배 격막 펌프 (AOOD) 또는 압축 공기를 넣은 격막 펌프로 아십시오) 액체를 양수하는 용도 보답 고무의, 열가소성 또는 teflondiaphragm 및 적당한 벨브의 조합의 활동 격막 (역행 방지판, 나비 벨브, 플랩 벨브, 또는 다른 어떤 차단 밸브의 모양)의 측 바람쐬십시오.

신청:

그것은 폐수 처리, 석유화학 화학 공업에서 넓게 적용됩니다
온갖을 취급하는 기업, 회화, 세라믹스, 환경 보호, 인쇄 및 염색, 등
입자를 가진 부식성, 휘발성, 가연물, 유독한 액체 및 높은 점성.

일 원리
중심 couplet 줄기에 의해 연결되는 격막으로 갖춰지는 2 대칭 펌프 약실에서는. 압축공기는 펌프 인레트 벨브에서 들어오고, 1개의 구멍으로 들어가고, 격막 운동 및 다른 구멍에서 방출된 가스를 밉니다. 한 번 목적지에, 가스 배급 성분에 의하여 반대 방향에 다른 약실로 압축공기를, 밀고 격막을, 운동 보답 따라서 합니다 2 격막에게 지속적인 동기화가 자동적으로 의도합니다.

압축공기는 적당한 운동에 벨브로, 만듭니다 격막을 들어가고, 약실 흡입은 매체를로, 공을 방으로 밀기 위하여 들어가, 공 벨브는 흡입 때문에, 밀어남에 의해 출력된 매체 끄고, 공 벨브를 열고 동시에 공 벨브를, 후에 방지합니다 교류를 닫습니다, 따라서 흡입은 입구에게서 중간 부단한 만들기 위하여, 배출을 나가십시오.

명세

공기 격막 펌프
1. 비 누설
2. 좋은 각자 프라이밍 성과
3. 온갖 매체를 전하십시오
4. 물자: 주철강, Alu, SS, PP

2 5 x x - X X x - X (모형 선택)

관 입의 형성하십시오: A-BSP B-NPT (F) C 플랜지

격막 물자: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

공 물자: 9 - Santoprene H – Hytre T – PTFE A - 아세탈

공 좌석 물자: P/K – 폴리프로필렌/Kynoar SS – 스테인리스

펌프 물자: SS – 스테인리스 알루미늄 – 알루미늄 합금 CI- 탄소 강철 P/K – 폴리프로필렌/Kynoar

최대 적용되는 온도 한계 (격막/공/물개 물자)

아세탈 ···············································40° - 150°F (4.4 - 65.5°C)

Santoprene········································- 40° - 225°F (- 40° - 107.2°C) 테플론·················································40° - 220°F (4.4° - 104°C) 니트릴··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel··················································- 20°-150°F (- 12° - 93°C) Kynar···················································10°-200°F (- 28.9° - 65.5°C) 폴리프로필렌··········································32° - 175°F (0-79.4°C)
